Mjerenje masenog protoka Coriolis
Coriolisovi mjerači protoka masedostići vrhunac tehnologije u mjerenju industrijskih fluida. Mnoge industrije poput nafte i plina, proizvodnje hrane i farmaceutske industrije pridaju važnost efikasnosti, sigurnosti, preciznosti i kontroli troškova. Neusporediv uvid u dinamiku protoka također je razlog njihove popularnosti, mjereći maseni protok direktno, a ne indirektnim proračunima zasnovanim na pritisku i temperaturi. Uređaj koji pruža precizna očitavanja u realnom vremenu u izazovnim vremenskim ili procesnim uslovima je prava prekretnica, posebno za industrije koje se bore sa složenim varijablama.
Šta je mjerač masenog protoka?
Mjerač masenog protoka koristi se za mjerenje protoka fluida koji prolazi kroz cijev bez ometanja cijelog procesa proizvodnje. Mjeri masu koja se prenosi kroz cjevovod po jedinici vremena. Mjerenje masenog protoka smatra se osnovnom osnovom većine formulacija recepata, određivanja materijalnog bilansa, fakturiranja, kao i nadzornog prijenosa u srodnim industrijama. Pouzdanost i tačnost su od najveće važnosti u takvim primjenama.
Kako funkcioniše mjerač masenog protoka?

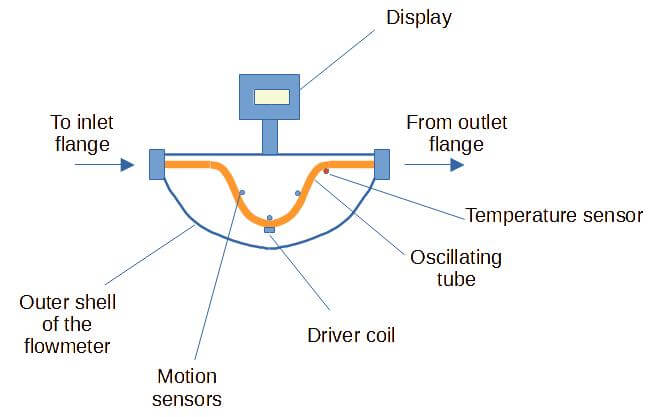

Dvije različite tehnologije koje se primjenjuju u mjerenju mase su inercijalna i termalna. Raniji inercijalni mjerač poznat je kao Coriolisovi mjerači protoka koji se oslanjaju na Coriolisov efekt. Fluidi koji prolaze kroz cijev podvrgnuti su Coriolisovom ubrzanju mehaničkim uvođenjem prividne rotacije u cijev. Sila skretanja generirana u procesu protoka tekućine bit će funkcija izmjerenog masenog protoka.
Kasnijetermalni mjerač masenog protokadirektno mjeri brzinu protoka gasova i tečnosti. Bez obzira da li se uvode određene količine toplote u protok ili se sonda održava na konstantnoj temperaturi, termalni mjerač masenog protoka radi sa dva temperaturna senzora i električnim grijačem. Gornji paragraf objašnjavaKako radi termalni mjerač masenog protoka.
Koji je princip mjerača masenog protoka?
Mjerači masenog protoka imaju za cilj mjerenje mase tvari koja protiče kroz datu tačku po jedinici vremena. Međutim, razlikuju se po tehnologijama za ciljana precizna mjerenja poput termičkih, Coriolisovih, ultrazvučnih ili vrtložnih.Coriolisov mjerač masenog protokaje jedan od najpopularnijih mjerača protoka zbog svoje tačnosti i pouzdanosti.
Tačnost i podešavanje raspona mjerača masenog protoka
Zbog izuzetne tačnosti i ponovljivosti, mjerači masenog protoka su popularni u industrijama koje pridaju važnost preciznosti. Raspon mjerača masenog protoka odnosi se na maksimalni raspon koji mogu mjeriti. Raspon mjerača masenog protoka je općenito obrnuto proporcionalan njegovoj netačnosti. Razlozi za takav odnos leže u senzorima osjetljivim na prigušivanje ugrađenim u mjerače protoka širokog raspona, koji nisu toliko osjetljivi kao mjerači protoka uskog raspona s preosjetljivošću.
Kako odabrati odgovarajući raspon mjerača protoka?
Prilikom odabira odgovarajućeg mjerača protoka, na osnovu praktičnih primjena, treba uzeti u obzir faktore poput vrste fluida, raspona protoka, tačnosti, temperature i pritiska. Raspon protoka je prva stvar koju treba odrediti prije odabira odgovarajućeg raspona punog opsega. Mjerači masenog protoka malog raspona su poželjniji zbog veće tačnosti ako je raspon protoka mali. Osim toga, temperatura okoline i pritisak su dodatni faktori koji utiču na konačnu tačnost. Mjerač masenog protoka koji može izdržati visoku temperaturu i pritisak ima prioritet pri odabiru ako su temperatura i pritisak visoki.
Coriolisovi mjerači masenog protoka kompanije Lonnmeter nude 0,1% - 0,05% netačnosti protoka u rasponu masenog protoka do 100:1. Područje mjerenja kod zakrivljenih cijevi je šire nego kod mjerača s ravnim cijevima. Ukupna greška mjerača sastoji se i od osnovne netačnosti i greške pomaka nule, koja je posljedica nepravilnog izlaznog signala u uvjetima nultog protoka. Greška pomaka nule je primarni uzrok greške, i tipično iznosi 1%-2% izmjerene brzine.
Neki proizvođači ilustruju ukupnu tačnost u obliku procenta protoka za visoke protoke i procenta protoka, kao i greške pomjeranja nule. Ključno je pregledati specifikacije prilikom poređenja radi mogućih trikova.
Primjena i ograničenja mjerača masenog protoka
Mjerači masenog protoka podložni su utjecaju okolišnih varijabli, očitavanja, proračuna; podešavanje greške može uzrokovati potencijalno oštećenje opreme, smanjenje efikasnosti i smanjenje tačnosti. Razmotrite sljedeće probleme koji se mogu pojaviti kod mjerača masenog protoka:
Br. 1 Pritisak može pasti ako se brzina protoka poveća radi detekcije;
Coriolisovi mjerači br. 2 su skuplji od ostalih mjerača protoka. I ne mogu se primijeniti na cijevima većih promjera.
Br. 3 Kondenzacija vlage u zasićenim gasovima može uzrokovati niska očitavanja i odgovarajuću koroziju.
Br. 4 Premaz ili nakupljanje materijala na senzoru će uticati na efikasnost prenosa toplote.
Uprkos višim početnim troškovima, dugoročne prednosti tačnosti, niskog održavanja i trajnosti čine Coriolisove mjerače protoka mase vrijednim rješenjem u mnogim industrijama. Direktna i pouzdana mjerenja mase, gustoće i temperature čine ih svestranim, od nafte i plina do hrane i pića.
Slobodno nas kontaktirajte i konsultujte se sa stručnjacima kako biste odabrali prave mjerače protoka mase ako tražite pouzdanog proizvođača Coriolisovih mjerača protoka mase. Ili jednostavno zatražite besplatnu ponudu sa specifičnim zahtjevima.
